64 Pitch Anti-Backlash Worm Gears Lock Nut Hub

Use Omnicomponents' Part Numbers
or Reference Any Manufacturers' Part Number
In Your Request For Quote

Allied Devices/WM Berg/PIC Design/Omnicomponents
Part Number Cross-Reference

Alternate materials and dimensions
​available upon request

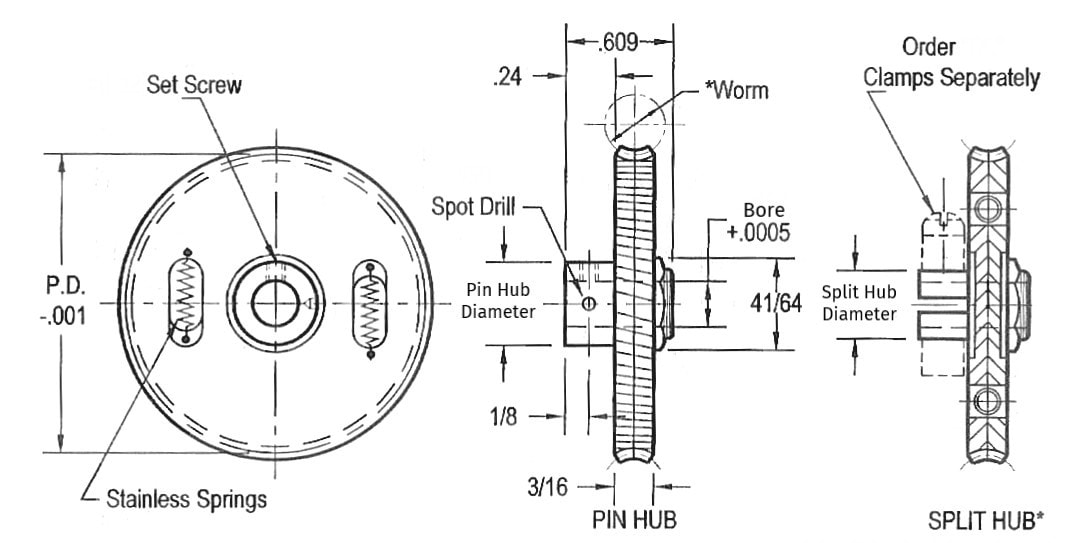

64 Pitch Anti-Backlash Worm Gear

Lock Nut Hub

Right Hand
​
Material
Hubs: 303SS
Gears: Bronze QQ-B-637 Alloy 464

Pin Hub Diameter: .31
1/8" Bore Single Thread
Pressure Angle: 14½°
​​Set Screw: #2-56
​

Allied Devices

​DQ13A96S

​DQ13A100S

​DQ13A110S

​DQ13A120S

​DQ13A130S

​DQ13A140S

PIC Design

Q13-19

​Q13-1

​Q13-20

​Q13-21

​Q13-22

​​Q13-2

Omnicomponents

64ABW1248S96L

64ABW1248S100L

64ABW1248S110L

64ABW1248S120L

64ABW1248S130L

​64ABW1248S140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .31
1/8" Bore Double Thread
​Pressure Angle: 14½°
​​Set Screw: #2-56
​

Allied Devices

​DQ13A96D

​DQ13A100D

​DQ13A110D

​DQ13A120D

​DQ13A130D

​DQ13A140D

PIC Design

Q13-23

​Q13-3

​Q13-24

​Q13-25

​Q13-26

​​Q13-4

Omnicomponents

64ABW1248D96L

64ABW1248D100L

64ABW1248D110L

64ABW1248D120L

64ABW1248D130L

​64ABW1248D140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .31
1/8" Bore Quadruple Thread
Pressure Angle: 25°
​Set Screw: #2-56
​​

Allied Devices

​DQ13A96Q

​DQ13A100Q

​DQ13A110Q

​DQ13A120Q

​DQ13A130Q

​DQ13A140Q

PIC Design

Q13-27

​Q13-5

​Q13-28

​Q13-29

​Q13-30

​​Q13-6

Omnicomponents

64ABW1248Q96L

64ABW1248Q100L

64ABW1248Q110L

64ABW1248Q120L

64ABW1248Q130L

​64ABW1248Q140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .188
​1/8" Bore Single Thread
Pressure Angle: 14½°
​

Allied Devices

​DQ13A96S-C

​DQ13A100S-C

​DQ13A110S-C

​DQ13A120S-C

​DQ13A130S-C

​DQ13A140S-C

PIC Design

Q13-19-C

​Q13-1-C

​Q13-20-C

​Q13-21-C

​Q13-22-C

​​Q13-2-C

Omnicomponents

64ABW1248S96LC

64ABW1248S100LC

64ABW1248S110LC

64ABW1248S120LC

64ABW1248S130LC

​64ABW1248S140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .188
1/8" Bore Double Thread
​Pressure Angle: 14½°°
​

Allied Devices

​DQ13A96D-C

​DQ13A100D-C

​DQ13A110D-C

​DQ13A120D-C

​DQ13A130D-C

​DQ13A140D-C

PIC Design

Q13-23-C

​Q13-3-C

​Q13-24-C

​Q13-25-C

​Q13-26-C

​​Q13-4-C

Omnicomponents

64ABW1248D96LC

64ABW1248D100LC

64ABW1248D110LC

64ABW1248D120LC

64ABW1248D130LC

​64ABW1248D140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .188
1/8" Bore Quadruple Thread
Pressure Angle: 14½°°
​​

Allied Devices

​DQ13A96Q-C

​DQ13A100Q-C

​DQ13A110Q-C

​DQ13A120Q-C

​DQ13A130Q-C

​DQ13A140Q-C

PIC Design

Q13-27-C

​Q13-5-C

​Q13-28-C

​Q13-29-C

​Q13-30-C

​​Q13-6-C

Omnicomponents

64ABW1248Q96LC

64ABW1248Q100LC

64ABW1248Q110LC

64ABW1248Q120LC

64ABW1248Q130LC

​64ABW1248Q140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .37
3/16" Bore Single Thread
Pressure Angle: 14½°
​Set Screw: #4-40
​

Allied Devices

​DQ13B96S

​DQ13B100S

​DQ13B110S

​DQ13B120S

​DQ13B130S

​DQ13B140S

PIC Design

Q13-31

​Q13-7

​Q13-32

​Q13-33

​Q13-34

​​Q13-8

Omnicomponents

64ABW1873S96L

64ABW1873S100L

64ABW1873S110L

64ABW1873S120L

64ABW1873S130L

​64ABW1873S140L

​PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .37
3/16" Bore Double Thread
​Pressure Angle: 14½°
​Set Screw: #4-40​
​​

Allied Devices

​DQ13B96D

​DQ13B100D

​DQ13B110D

​DQ13B120D

​DQ13B130D

​DQ13B140D

PIC Design

Q13-35

​Q13-9

​Q13-36

​Q13-37

​Q13-38

​​Q13-10

Omnicomponents

64ABW1873D96L

64ABW1873D100L

64ABW1873D110L

64ABW1873D120L

64ABW1873D130L

​64ABW1873D140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .37
3/16" Bore Quadruple Thread
Pressure Angle: 14½°
​Set Screw: #4-40
​​

Allied Devices

​DQ13B96Q

​DQ13B100Q

​DQ13B110Q

​DQ13B120Q

​DQ13B130Q

​DQ13B140Q

PIC Design

Q13-39

​Q13-11

​Q13-40

​Q13-41

​Q13-42

​​Q13-12

Omnicomponents

64ABW1873Q96L

64ABW1873Q100L

64ABW1873Q110L

64ABW1873Q120L

64ABW1873Q130L

​64ABW1873Q140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

​
Split Hub Diameter: .250
​3/16" Bore Single Thread
Pressure Angle: 14½°

Allied Devices

​DQ13B96S-C

​DQ13B100S-C

​DQ13B110S-C

​DQ13B120S-C

​DQ13B130S-C

​DQ13B140S-C

PIC Design

Q13-31-C

​Q13-7-C

​Q13-32-C

​Q13-33-C

​Q13-34-C

​​Q13-8-C

Omnicomponents

64ABW1873S96LC

64ABW1873S100LC

64ABW1873S110LC

64ABW1873S120LC

64ABW1873S130LC

​64ABW1873S140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .250
3/16" Bore Double Thread
​Pressure Angle: 14½°

Allied Devices

​DQ13B96D-C

​DQ13B100D-C

​DQ13B110D-C

​DQ13B120D-C

​DQ13B130D-C

​DQ13B140D-C

PIC Design

Q13-35-C

​Q13-9-C

​Q13-36-C

​Q13-37-C

​Q13-38-C

​​Q13-10-C

Omnicomponents

64ABW1873D96LC

64ABW1873D100LC

64ABW1873D110LC

64ABW1873D120LC

64ABW1873D130LC

​64ABW1873D140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

​​​Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .250
3/16" Bore Quadruple Thread
Pressure Angle: 14½°°
​

Allied Devices

​DQ13B96Q-C

​DQ13B100Q-C

​DQ13B110Q-C

​DQ13B120Q-C

​DQ13B130Q-C

​DQ13B140Q-C

PIC Design

Q13-39-C

​Q13-11-C

​Q13-40-C

​Q13-41-C

​Q13-42-C

​​Q13-12-C

Omnicomponents

64ABW1873Q96LC

64ABW1873Q100LC

64ABW1873Q110LC

64ABW1873Q120LC

64ABW1873Q130LC

​64ABW1873Q140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .500
1/4" Bore Single Thread
Pressure Angle: 14½°
​​Set Screw: #6-32
​

Allied Devices

​DQ13C96S

​DQ13C100S

​DQ13C110S

​DQ13C120S

​DQ13C130S

​DQ13C140S

PIC Design

Q13-43

​Q13-13

​Q13-44

​Q13-45

​Q13-46

​​Q13-14

Omnicomponents

​64ABW2498S96L

64ABW2498S100L

64ABW2498S110L

64ABW2498S120L

64ABW2498S130L

​64ABW2498S140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .500
1/4" Bore Double Thread
​Pressure Angle: 14½°
​Set Screw: #6-32
​

Allied Devices

​DQ13C96D

​DQ13C100D

​DQ13C110D

​DQ13C120D

​DQ13C130D

​DQ13C140D

PIC Design

Q13-47

​Q13-15

​Q13-48

​Q13-49

​Q13-50

​​Q13-16

Omnicomponents

​64ABW2498D96L

64ABW2498D100L

64ABW2498D110L

64ABW2498D120L

64ABW2498D130L

​64ABW2498D140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Pin Hub Diameter: .500
1/4" Bore Quadruple Thread
Pressure Angle: 14½°
​Set Screw: #6-32
​​

Allied Devices

​DQ13C96Q

​DQ13C100Q

​DQ13C110Q

​DQ13C120Q

​DQ13C130Q

​DQ13C140Q

PIC Design

Q13-51

​Q13-17

​Q13-52

​Q13-53

​Q13-54

​​Q13-18

Omnicomponents

​64ABW2498Q96L

64ABW2498Q100L

64ABW2498Q110L

64ABW2498Q120L

64ABW2498Q130L

​64ABW2498Q140L

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .312
1/4" Bore Single Thread
Pressure Angle: 14½°

Allied Devices

​DQ13C96S-C

​DQ13C100S-C

​DQ13C110S-C

​DQ13C120S-C

​DQ13C130S-C

​DQ13C140S-C

PIC Design

Q13-43-C

​Q13-13-C

​Q13-44-C

​Q13-45-C

​Q13-46-C

​​Q13-14-C

Omnicomponents

​64ABW2498S96L-C

64ABW2498S100L-C

64ABW2498S110L-C

64ABW2498S120L-C

64ABW2498S130L-C

​64ABW2498S140L-C

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .312
1/4" Bore Double Thread
​Pressure Angle: 14½°
​​

Allied Devices

​DQ13C96D-C

​DQ13C100D-C

​DQ13C110D-C

​DQ13C120D-C

​DQ13C130D-C

​DQ13C140D-C

PIC Design

Q13-47-C

​Q13-15-C

​Q13-48-C

​Q13-49-C

​Q13-50-C

​​Q13-16-C

Omnicomponents

​64ABW2498D96LC

64ABW2498D100LC

64ABW2498D110LC

64ABW2498D120LC

64ABW2498D130LC

​64ABW2498D140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140

Split Hub Diameter: .312
1/4" Bore Quadruple Thread
Pressure Angle: 14½°
​​

Allied Devices

​DQ13C96Q-C

​DQ13C100Q-C

​DQ13C110Q-C

​DQ13C120Q-C

​DQ13C130Q-C

​DQ13C140Q-C

PIC Design

Q13-51-C

​Q13-17-C

​Q13-52-C

​Q13-53-C

​Q13-54-C

​​Q13-18-C

Omnicomponents

​64ABW2498Q96LC

64ABW2498Q100LC

64ABW2498Q110LC

64ABW2498Q120LC

64ABW2498Q130LC

​64ABW2498Q140LC

PD

1.5000

1.5625

1.7187

1.8750

2.0312

​2.1875

Teeth

96

​100

110

120

130

​140
